Tras algunos días con escasa actividad, voy a explicaros de forma básica y fácil el sistema diédrico, uno de los sistemas de representación más usados.

Por si alguno no lo sabía, soy Moderador y Colaborador de Trazoide, una de las mejores webs en español de dibujo técnico. Cuenta con un foro en el que podéis plantear dudas y problemas a la hora de resolver los ejercicios.

Bueno al lío.

¿Qué es el Sistema Diédrico?

Pues explicado de forma breve, es un sistema de representación del espacio sobre un plano. Es un sistema de proyección ortogonal, lo que quiere decir que se representa de forma perpendicular al plano de proyección.

¿Para qué puede servirme aprenderlo?

Pues os puede servir si vais a estudiar alguna ingeniería o arquitectura, que ya su función principal es la de representar piezas de maquinaria.

Fundamentos básicos

La representación en diédrico se basa en 2 o 3 proyecciones. Se conocen como “planta”, “alzado” y “perfil”. El perfil no es necesario usarlo siempre, ya que se trata de un plano auxiliar. La planta es la proyección de la figura sobre el plano horizontal de poryección, y el alzado sobre el plano vertical de proyección.

También tenemos la Línea de tierra, que es la recta donde se corta el plano horizontaal de proyección (PH) con el plano vertical de proyección (PV).

El PH y el PV dividen el espacio en 4 diedros.

Aquí os dejo unas imágenes para aclararlo todo.

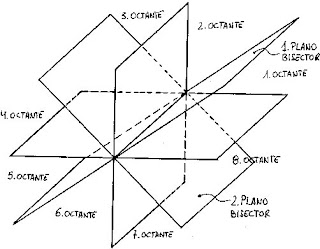

Luego exiten 2 bisectores, que son planos que dividen cada diedro en 2 partes, y forman 45º con los planos de proyección.

Por último os explico un poco el plano de perfil: imaginaos el PH y el PV, y una figura que corte a los dos planos. ¿No creéis que haría falta un plano lateral para poder ver la figura en verdadera magnitud? Ese es el propósito del plano de perfil.

Hasta aquí la 1º lección. Si tenéis dudas podéis ponerlas en los comentarios, o enviármelas a mi email 😀
